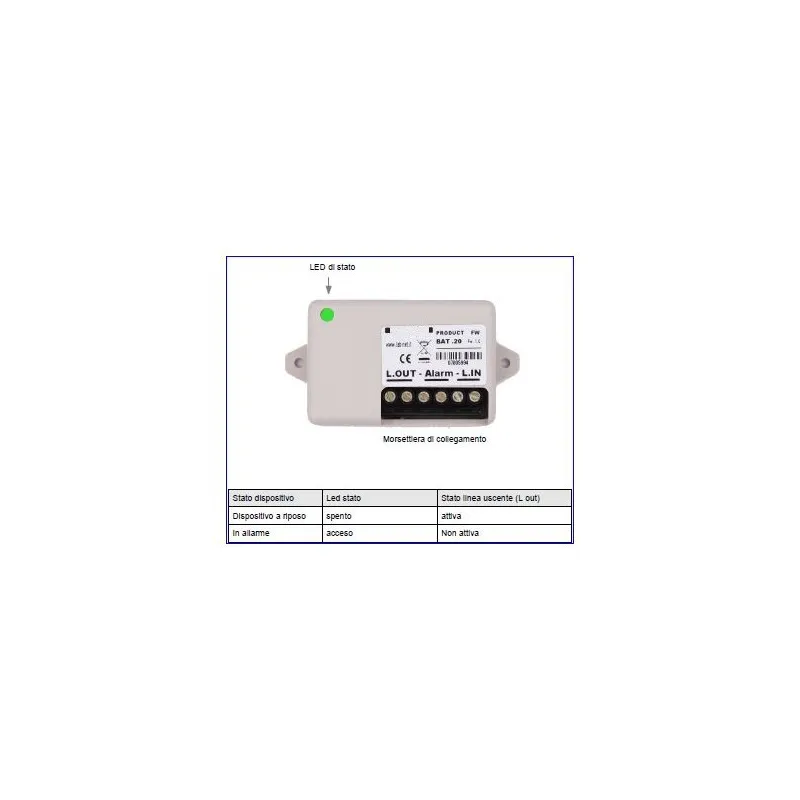

Allarme bagno su interno analogico EZALL in scatola pvc

Codice: EZALL-BOX    SKU: BAT2
Ezdirect
Listino: € 69,00
€ 69,00
€ 84,18 iva incl.

Non disponibile Attualmente non disponibile, richiedi quotazione con tempi di consegna qui oppure contatta il nostro staff allo 0585 821163

Consegna in 3-15 gg

Condizione: Nuovo

-
+
  • Dettagli

  • Scheda tecnica

  • Recensioni


Borchia allarme bagno su interno analogico EZALL in scatolina PVC



La borchia allarme bagno EZALL permette l'invio tramite la linea telefonica interna analogica di un centralino telefonico, di una segnalazione di allarme. Solitamente si utilizza per generare segnalazione di allarme per tirante bagno in camera.
La borchia allarme può essere comunque utilizzata per generare una chiamata di alert al telefono interno per altre esigenze di segnalazione eventi.



Come funziona la borchia allarme bagno EZALL?

  • BAT.20 permette di inviare tramite un interno telefonico analogico una segnalazione di allarme ad un interno facente parte dell'impianto telefonico.
  •  La commutazione della linea verso il derivato avviene tramite contatto pulito con relè bistabile, garantendo l'isolamento di tutta la logica quando non è un funzione.
  • Quando viene chiuso il contatto di allarme (quando viene azionato il tirante bagno o alto pulsante di allarme N.A.) la borchia sconnette il telefono (prende quindi la linea interna del centralino escludendo il telefono dalle chiamate).
  • Compone il codice da chiamare, di default è il codice 888 (usato anche sui Samsung come  indicazione di allarme bagno)
  • Opzionalmente è possibile programmare un altro codice.
    Per questo è necessario richiedere preventivo (se si desidera una configurazione da parte di Ezdirect), altrimenti è possibile ordinare contestualmente alle borchie allarme, il dispositivo di configurazione.
  • Per la programmazione del numero da chiamare si può effettuare con
    una interfaccia hardware (art. Prog_BAT) ed un comune programma
    di comunicazione scaricabile liberamente (es: Putty).

  • Con il dispositivo opzionale è possibile impostare qualunque codice fino a 3 cifre, supportato dal sistema telefonico (es. 9, 0,123 etc).

  • All'arrivo dell'allarme, dal telefono designato a rispondere all'evento, viene inviato un bitono (tipo sirena) alla risposta da parte dell'operatore per riconoscere il tipo di evento (allarme). Questa opzione deve essere richiesta dal cliente in fase d'ordine.
  • La chiamata viene mantenuta attiva per circa 1 minuto, se non riceve risposta, riaggancia e genera una seconda chiamata di un minuto circa.
  • E' possibile variare a durata della chiamata (da indicare nell'ordine)
  • La risposta da parte dell'operatore annulla l'allarme e viene ripristinato l'uso del telefono.


INSTALLAZIONE

Questa versione prevede un box in PVC installabile a parete con viti e tasselli.



1) Collegare linea telefonica entrante sui morsetti A/B Linea entrante.

2) Tirante bagno ai morsetti AI/AI.

3) La linea uscite ai morsetti B'/A' Linea Uscente





RICERCA GUASTI
Qualora all'attivazione del tirante BAT non funzioni, verificare quanto segue:
- Che sia presente la linea telefonica entrante (staccare i fili dai morsetti A/B Linea entrante e attaccare un telefono diretto)
- Che il tirante sia funzionante (ponticellare direttamente nei morsetti AI/AI)
- Verificare che la presa collegata in uscita (morsetti linea uscente) non siano in corto circuito).


DATI TECNICI

ALIMENTAZIONE da PABX
USCITE n.1
INGRESSI n.1 digitale (NA)

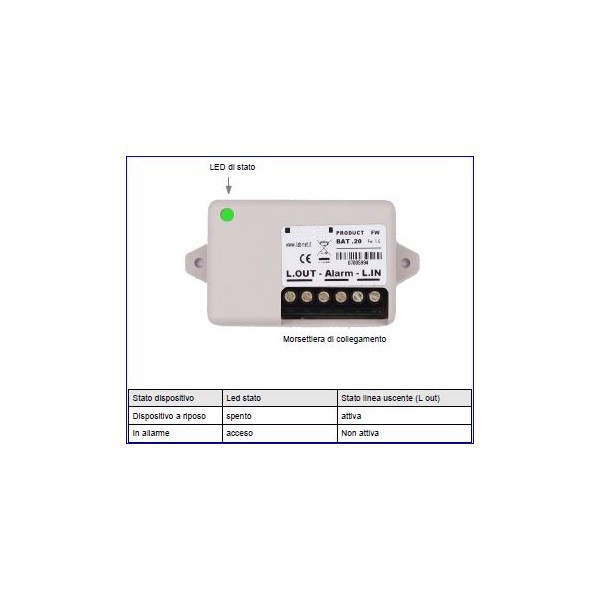

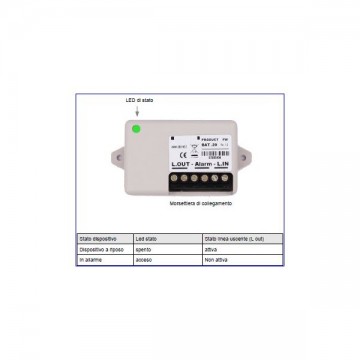

MORSETTIERA
n.1 fissa a 6 poli
DIMENSIONI 73x39x20mm (B x L x H)
TEMP. DI FUNZ. -10°C +60°C
SEGNALAZIONI n.1 Led

MORSETTIERE/CONNETTORI
N.1 morsettiera fissa per connessione linea entrante
N.1 morsettiera fissa per connessione tirante bagno
N.1 morsettiera fissa per connessione linea uscite

GARANZIA

Il prodotto viene garantito per 24 mesi dalla data di installazione, facendo fede al documento di acquisto.
NORMATIVA Direttiva BT Direttiva EMC Norme 61000-6-1, 60739-2-7, 60739-2-9, RoHS
