Sistema audio per conferenze con voto 7 microfoni

Sistema audio per conferenze 1 postazione presidente e 6 delegato, con voto - SPON

Sistema audio per conferenze con voto in sale riunioni e sale consiliari espandibile fino a 60 microfoni cablati.

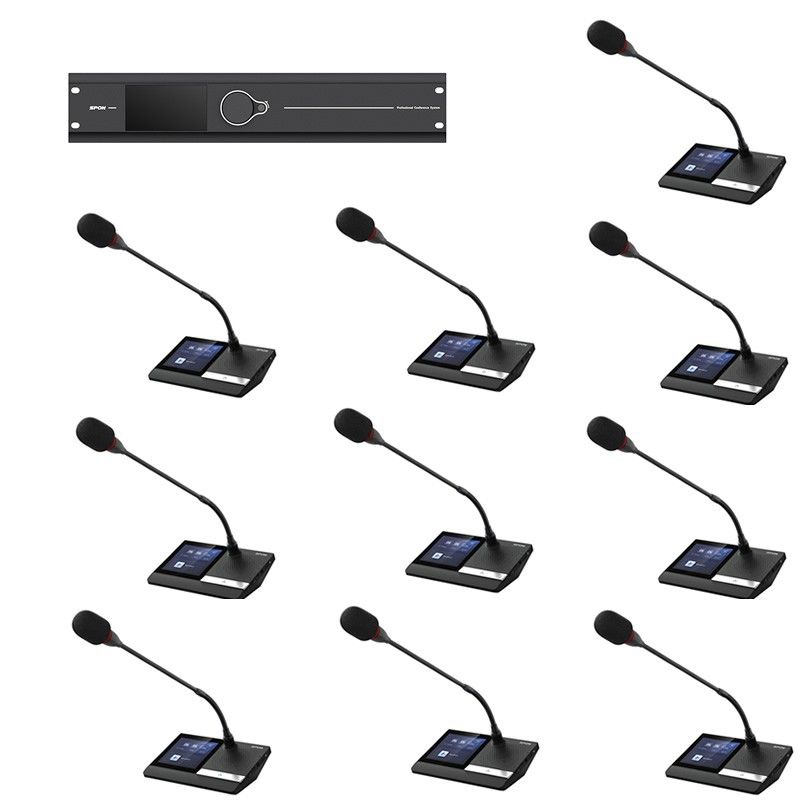

Questo codice è riferito ad un kit per sistema audio per conferenze  espandibile con ulteriori microfoni, telecamera con auto tracking, registrazione, fino a 60 postazioni

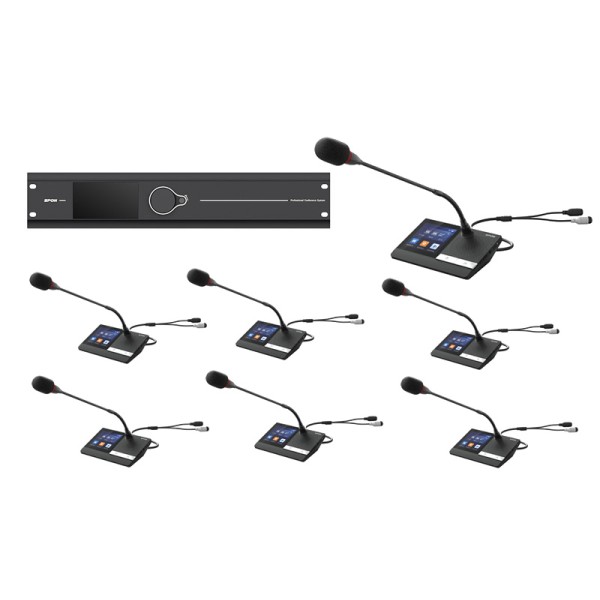

Contenuto del kit Sistema audio per conferenze in sale riunioni e sale consiliari:

• Unità centrale LCM6010
• 1 postazione presidente con display touch e speaker LCM-6013CV-L
• 6 postazioni delegato con display touch e speaker LCM-6013DV-L

Descrizione generale:

la soluzione del sistema audio per conferenze è gestito da questa unità centrale, installabile in armadio rack 19".

Il sistema audio per conferenza LCM-6010 Spon, può gestire 2 linee di microfoni cablati ad anello (Fino a 60 microfoni)

Sul frontale è presente un display da 4,3 " e sul retro, sono disposte le connessioni verso rete, dispositivi esterni, controllo videocamere etc.

Questa unità centrale cablata, supporta la connessione in bluetooth di un dispositivo esterno come uno smartphone ad esempio, al fine di divulgare audio del dispositivo connesso, come ad esempio una chiamata telefonica, una conferenza audio etc.

Il sistema per conferenze e congressi Spon supporta il collegamento a dispositivi esterni opzionali per implementare monitor, speaker.

Supporta collegamento di telecamere con auto puntamento (auto tracking) dei delegati e presidente, in base a chi ha preso parola.

Le telecamere possono essere con risoluzione 1080p o 4K.

Fino a 10  microfoni possono essere attivi in simultanea

La postazione presidente può visualizzare la lista dei richiedenti parola, le presenze e l'esito delle votazioni.

E' possibile utilizzare questo sistema come microfoni per videoconferenza, potendo gestire fino a 10 basi microfoniche attive in contemporanea.

Caratteristiche tecniche del sistema audio per conferenze (master unit) LCM-6010

• Supporta la trasmissione digitale della rete ad anello (a cascata)
• Supporta fino a 2 linee separate di microfoni (max 30 microfoni ciascuna)
• Supporta collegamento  a matrice audio e video per collegamento di monitor, amplificatori altoparlanti e gestione di streaming  on line
• Trasmissione senza perdita di campionamento audio digitale a 48 KHz
• Ritardo di trasmissione <10 ms
• È possibile regolare il volume di ingresso, AGC, EQ e altri parametri audio di ciascuna unità vocale separatamente o uniformemente.
• Supporta PC, telefoni cellulari, tablet e altri dispositivi hotspot di accesso wireless, in tempo reale
• Regolazione dei parametri attraverso la pagina web e l'interfaccia UI.
• Supporta la funzione di registrazione in tempo reale su disco USB esterno (FAT32 64 GB)
• L'unità per conferenze supporta plug and play senza impostazioni.
• Supporta il monitoraggio in loop dei dispositivi front-end; la rete ad anello supporta l'autotest di accensione, automatico, diagnosi e richiesta della causa del guasto
• Dimensioni 483 x 229,5 x 89 mm

Connessioni dell'unità centrale :

• Alimentazione 220 VAC
• Rete via RJ45
• Porta USB
• Phoenix audio output (bilanciata)
• Cannon audio output (bilanciata)
• Line output stereo (R/L)
• Linea microfoni 1
• Linea microfoni 2
• Porta RS232
• Porta RS485
• Porta per antenna 2.4G

Confezione unità master LCM6010

• Master unit LCM-6010
• Cavo alimentazione
• 2 splitter per collegare linee microfoni
• 1 connettore a 2 vie per RS485
• Antenna 2.4 G
• 1 connettore a 3 vie per output audio
• Guida

Descrizione generale del sistema audio per conferenze LCM-6010 3th gen

L'impianto audio per sala consiliare Spon di seconda generazione, è costituito da una unità centrale, microfoni nelle postazioni, amplificatore e speaker per la diffusione audio in sala.

La master control unit Spon, supporta sia microfoni per conferenze cablati.

(Disponibile anche versione per microfoni wireless)

Gestisce due linee di collegamento e fino a 64 microfoni cablati via cavo UTP ad anello.

Un display da 4,3" sul frontale favorisce le impostazioni e visualizza lo stato del sistema.

Sistema per conferenze cablato

La soluzione sempre preferibile per stabilità e affidabilità nel panorama dei sistemi audio per riunioni e congressi o sale consiliari.

Collegando in rete l'unità centrale è possibile gestire tutte le impostazioni e regolazioni da un PC in rete (grazie al SW in dotazione).

Bluetooth

E' possibile abbinare un dispositivo bluetooth per divulgare contenuti audio  (es tablet, smartphone, laptop).

Quindi è possibile far ascoltare l'audio di un interlocutore esterno collegato sullo smartphone/laptop via skype, meet, telefono etc

Registrazione delle conferenze

Il sistema per conferenze Spon permette la registrazione delle conferenze utilizzando un disco USB esterno (non incluso) come una penna USB o un hard disk USB.

La memoria massima gestibile è di 64 GB

Telecamere con auto puntamento (auto tracking)

L'impianto audio per sale conferenze Spon, supporta telecamera con auto puntamento (auto tracking) sulla postazione che ha la parola.

Supporta fino a 255 preset.

Sono disponibili telecamere con risoluzione 1080p e 4K

Installando la matrice video opzionale è possibile riprodurre il video della sala su monitor esterno.

Design e funzionalità in sale riunioni e sala consiliare

Il design delle postazione microfoniche per conferenze Spon è elegante e minimale.

Ridotte dimensioni per non occupare troppo spazio nelle postazioni di lavoro e in alcuni casi, le postazioni sono anche dotate di speaker integrato.

Il LED rosso sul microfono indica lo stato della postazione delegato (Richiesta parola - in attesa,  attivo).

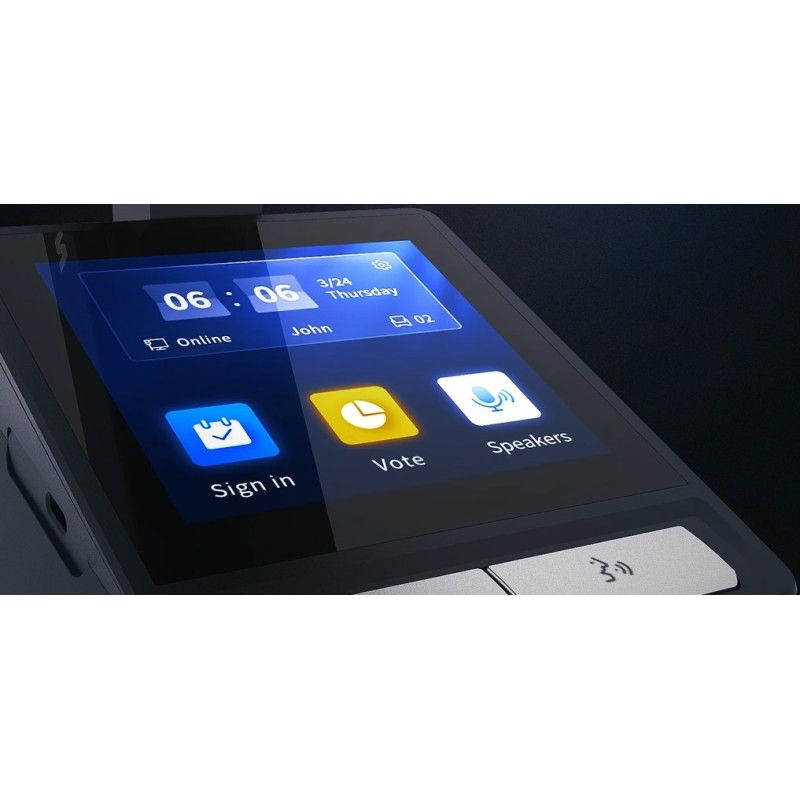

Sul display del microfono per conferenze Spon postazione presidente, è possibile visualizzare la lista dei richiedenti parola, l'esito della  "firma" i presenza e delle votazioni.

Sono disponibili avi modelli  di postazione microfono, ovvero con ampio display touch, con mini display, con e senza altoparlante integrato (in questo caso è possibile evitare uso di amplificatori e diffusori esterni ed è ideale anche in sale riunioni con videoconferenza).

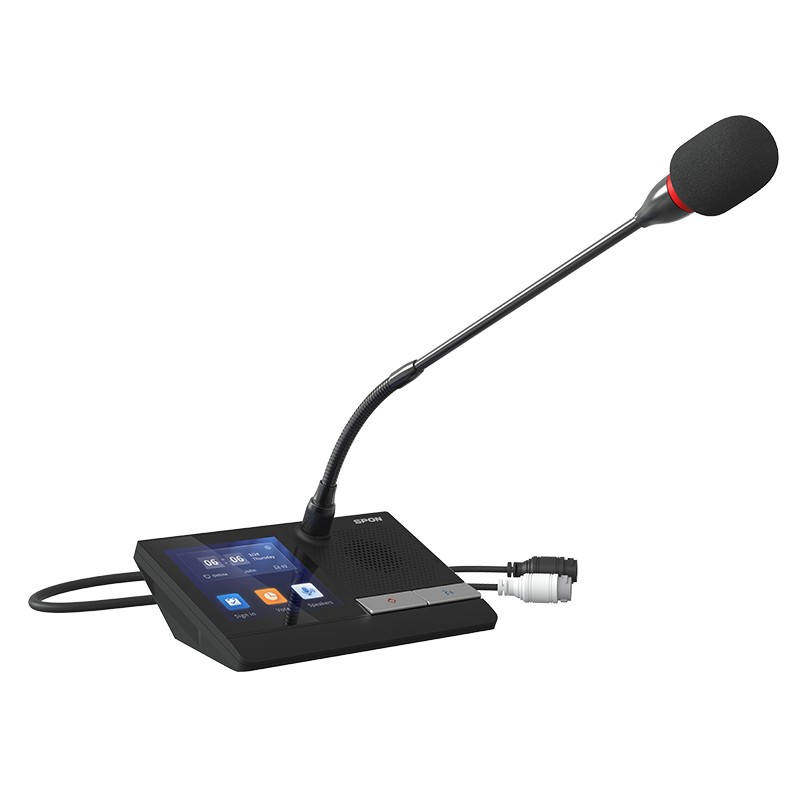

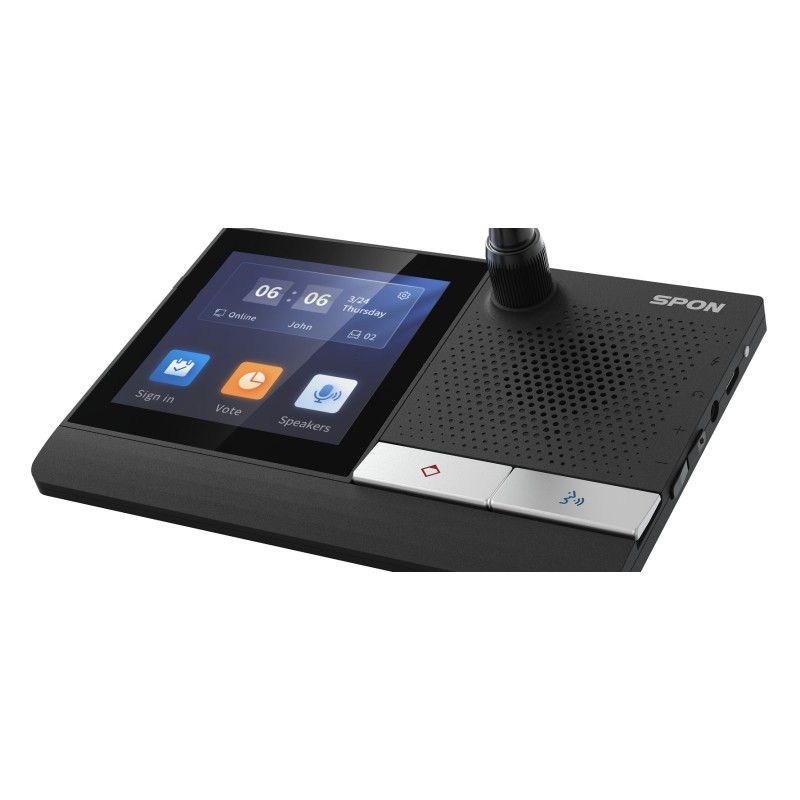

Postazione presidente LCM-6013CV-L

• Display 4" touch
• 2 tasti fisici
• Risoluzione 480*480
• Check-in
• Voto
• Risultato voto in tempo reale a display
• Indicazione del delegato che ha la parola
• Lista di attesa (richiesta parola)
• Microfono direzionale supercardiod
• Led indicazione di stato sullo stelo del microfono
• Anti interferenza
• Segnale interamente digitale
• 2 connettori RJ45 per connessione cavi UTPO (in-out)
• Speaker integrato

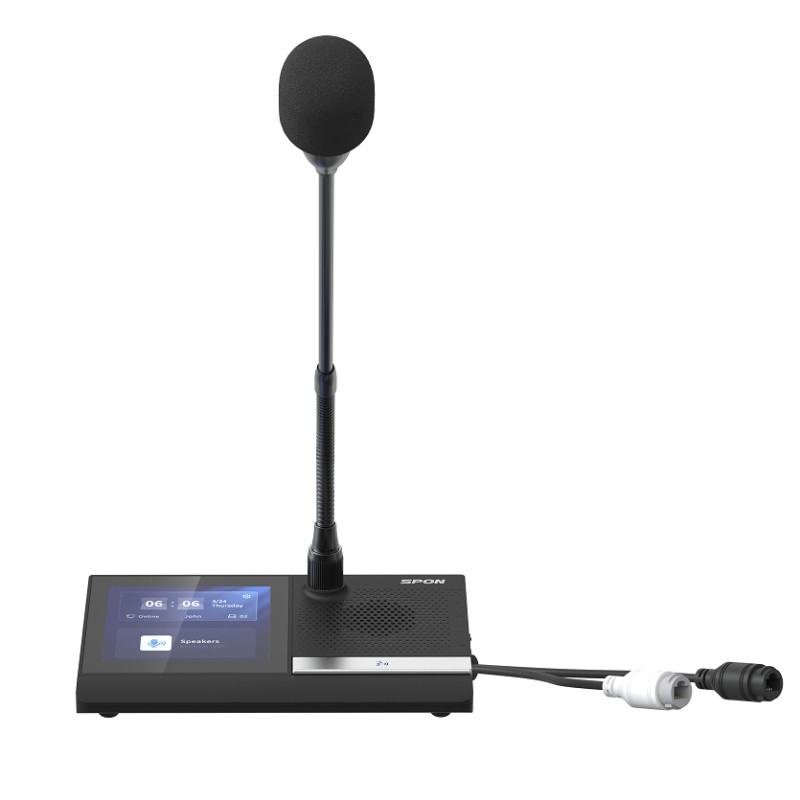

Postazione delegato LCM-6013DV-L

• Display 4" touch
• Risoluzione 480*480
• Check-in
• Voto
• Risultato voto in tempo reale a display
• Indicazione del delegato che ha la parola
• Lista di attesa (richiesta parola)
• Microfono direzionale supercardiod
• Led indicazione di stato sullo stelo del microfono
• Anti interferenza
• Segnale interamente digitale
• 2 connettori RJ45 per connessione cavi UTPO (in-out)
• Speaker integrato

Collegamento semplice

L'installazione dei microfoni per conferenza SPON è semplice:

Si collegano a bus (daisy chain - cascata).

Si utilizzano cavi UTP standard (es cat 5, 5e).

Ogni linea di microfoni supporta 15 microfoni, raddoppiabili utilizzando il loop repeater.

In totale, l'unità centrale, supporta fino a 64 microfoni per conferenze (wired/wireless), divisi in 2 linee.

Il microfono per conferenze è dotato di due connettori in/out di colore diverso per identificare l'ingresso e l'uscita dei cavi di collegamento.
